Museum Zeitz MOCAA, Kaapstad (Zuid Afrika)
Een monumentale, betonnen graansilo in het havengebied van Kaapstad in Zuid-Afrika is getransformeerd van een kozijnloos pakhuis naar een spectaculair museum voor moderne Afrikaanse kunst; Zeitz MOCAA. De binnenzijde van het gebouw was gevuld met betonnen opslagkokers van wel tien verdiepingen hoog. Uit deze kokers is een fabelachtig, bolvormig atrium gehakt, dat nu aansluit op negen verdiepingen galerieruimte. In de gevel is de originele draagstructuur blootgelegd en zijn caleidoscopisch gevormde raampartijen toegevoegd. Door onconventioneel gebruik van de historische structuur is een buitengewoon gebouw ontstaan.

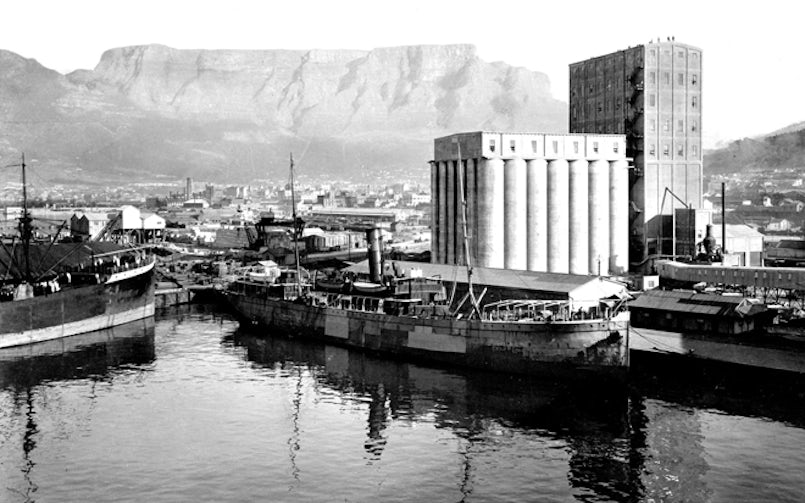

De graansilo uit 1920 herinnert aan het industriële verleden van Kaapstad. Ooit was het complex, opgericht voor het sorteren van mais, het hoogste gebouw in Zuid-Afrika. In 1990 raakte het gebouw buiten gebruik. Het havengebied rond de graansilo was destijds in slechte staat en fungeerde voornamelijk als parkeerterrein. Het Zuid-Afrikaanse architectenbureau VDMMA (Van Der Merwe Miszewski Architects) maakte een masterplan voor de herontwikkeling van het gebied. In 2010 is gestart met de uitvoering van de plannen en zijn appartementen, kantoren, horecagelegenheden en een sportschool gebouwd. Ook een belangrijke culturele instelling was gewenst voor de herinrichting van het gebied. Op hetzelfde moment zocht de Zeitz Foundation naar een nieuwe permanente locatie om de collectie onder te brengen. Zo werd besloten het museum voor Afrikaanse moderne kunst in de graansilo te huisvesten. Zeitz Museum of Contemporary Art Africa (Zeitz MOCAA) is het grootste museum ter wereld voor Afrikaanse moderne kunst en de verspreiding daarvan.

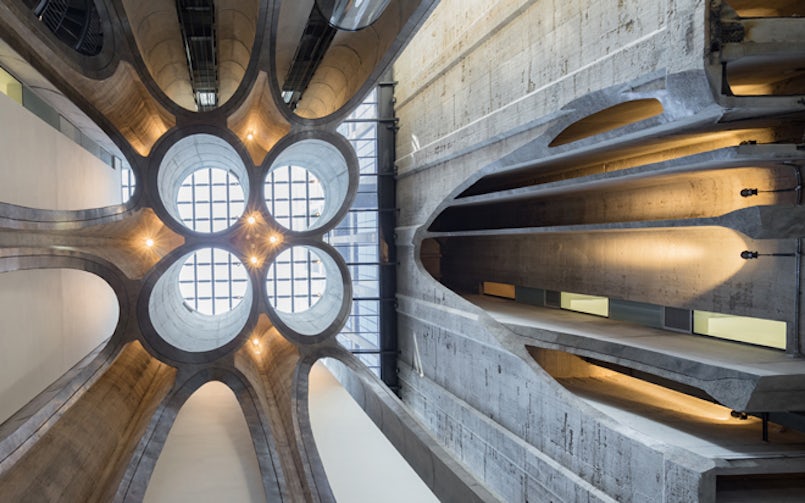

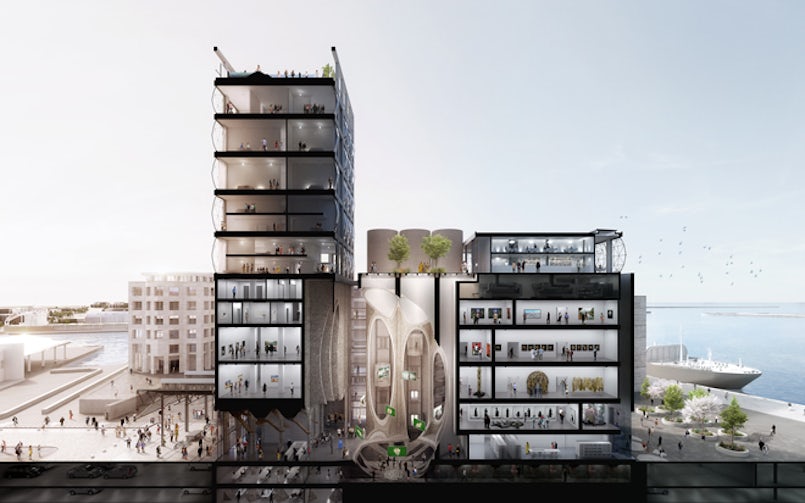

Voor het ontwerp van de herbestemming van de statige graansilo is Heatherwick Studio uit Londen gevraagd. Het oorspronkelijke complex bestond uit twee bouwdelen; enerzijds de sorteertoren en anderzijds een ruimte gevormd door 42 betonnen kokers van tien verdiepingen hoog en 6 m in diameter, bestemd voor de opslag en overslag van mais. De grootste ontwerpuitdaging was het inpassen van expositieruimte in de ruimte van betonnen kokers, met behoud van de historische context. Om dit te realiseren is een atrium van 27 m hoog gehakt uit een deel van de kokers, dat nu het hart van het museum vormt. Via het atrium zijn negen verdiepingen expositieruimte met elkaar verbonden. De vorm van het atrium is gebaseerd op een extreem uitvergrote maiskorrel. De kokers van het atrium zijn afgedekt met beloopbaar glas. Zo dringt daglicht het atrium binnen en is het dakvlak bovendien bruikbaar als beeldentuin.

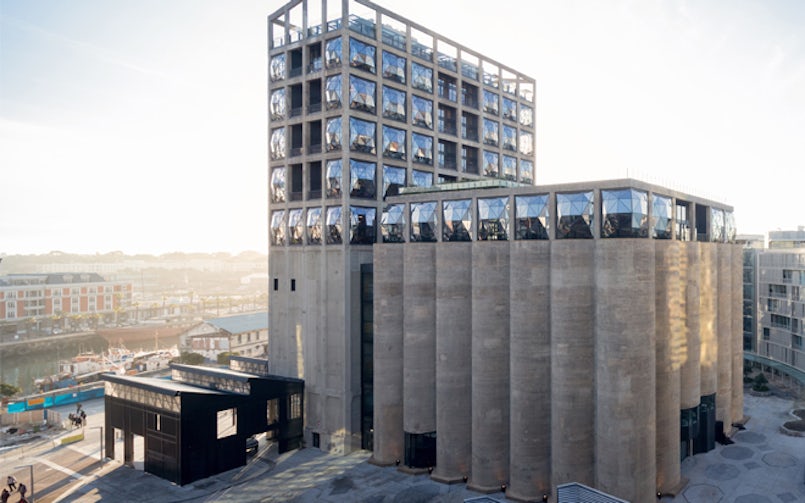

Om 6.500 m² tentoonstellingsruimte te kunnen maken, zijn de overige kokers binnenin verwijderd. De kokers aan de buitenrand van het gebouw zijn wel behouden, maar zijn aan de binnenzijde afgeknot. Aan de buitenzijde is het beton van de bestaande kokers gerestaureerd. Het originele beton was ongeveer dertig jaar geleden gestuukt en beschilderd. Nu is het historische beton weer blootgelegd. De historische uitstraling van de gevel, gevormd door kokers, is op deze manier hersteld. Het interieur is, met gebruikmaking van de oude structuur, volledig gewijzigd. Nu bevat het gebouw tachtig galerieruimtes, geavanceerde opslag- en conserveringsruimten, een boekhandel, een restaurant, een bar en leeszalen. Zelfs ondergrondse tunnels zijn geschikt gemaakt als werkplaatsen voor kunstenaars.
De voormalige sorteertoren heeft van origine een zelfstandige hybride draagconstructie van staal en beton. Op de zes bovenste verdiepingen in de toren is een hotel gevestigd. Hier is de gevel gestript tot op het raster van stalen liggers en kolommen bekleed met beton. De structuur is ingevuld met speciaal voor dit gebouw ontworpen kozijnen, geïnspireerd op de uitpuilende, geglazuurde textuur van een Venetiaanse lamp. Om bollend glas na te bootsen, is een slank, stalen frame ontwikkeld dat is ingevuld met driehoekig, constructief glas dat is gefixeerd met aluminium roedes. Wisselende kleuren door weerspiegeling van de beglazing creëert onregelmatige, sprankelende patronen en biedt verreikende uitzichten. ’s Nachts functioneert het gebouw als een lichtbaken voor de haven en de stad erachter.

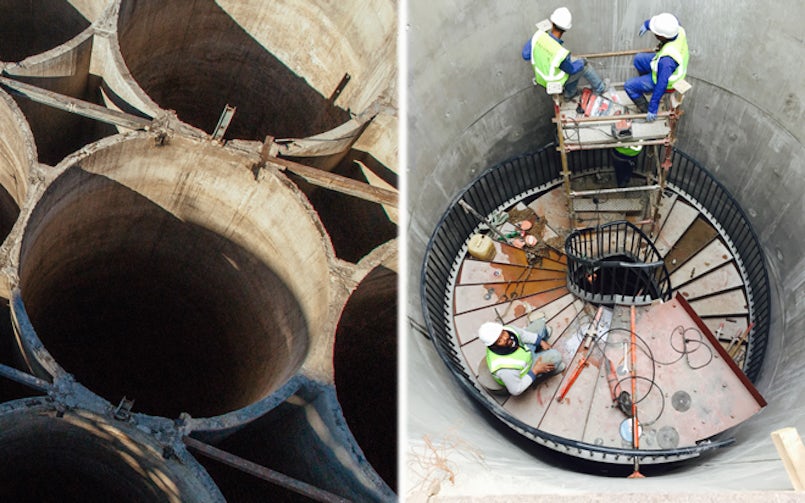

Het was technisch gezien zeer uitdagend om het ontwerp te realiseren. Veel van de betonnen kokers waren in slechte staat. Bovendien verleenden de kokers hun stabiliteit aan de onderlinge aaneenschakeling. Er kon dus niet lukraak worden gestart met slopen, zonder het risico dat het geheel als een kaartenhuis in elkaar zou zakken. In de aanloop naar de bouw zijn daarom vele uren overleg gepleegd met constructeurs en bekistingsspecialisten, om het beste plan van aanpak te maken. Mede omdat de huidige bouwregelgeving veel strengere eisen stelt aan de draagconstructie dan de voorschriften ten tijde van de bouw van de graansilo, is ervoor gekozen beide bouwdelen een nieuwe hoofddraagconstructie te geven. De historische bouwdelen zijn nu slechts zelfdragend. Trappenhuizen en liftschachten zijn uitgevoerd als betonnen kernen die de stabiliteit van het gebouw waarborgen. Aan de binnenzijde van de gevel is een tweede laag gewapend beton toegevoegd, verbonden met stalen ankers aan de bestaande gevel.
Er is gekozen voor een traditionele betonsamenstelling. Het betonmengsel is in de fabriek samengesteld en met betonwagens op de bouwplaats geleverd. Daar werd het tien verdiepingen omhoog gepompt, om het te kunnen storten in de kokers. Het is gegoten in lagen van 3 m per stort en is vervolgens verdicht met een trilnaald. Het gebruik van een stalen wig maakte het makkelijker om de kist te lossen na het uitharden van het beton. Zo is het deel van de kokers dat aan de buitenlucht grensde voorzien van een tweede laag beton. Vervolgens is, met beleid, de helft van de originele betonnen kokers gesloopt. Het nieuwe beton vormde toen nog geen aaneengesloten wand, er zaten nog openingen op de overgangen tussen de kokers. Op deze plaatsen zijn schijven aangestort, waarna de wand één geheel vormde.
Het atrium was de grootste uitdaging voor de uitvoering. Het broze beton van de bestaande kokers had maar een dikte van 170 mm. Voordat zij gedeeltelijk konden worden gesloopt, moesten eerst verstevigende binnenkokers worden aangebracht. Om de belijning van het atrium uit te zetten, is een uitgebreid 3D-model getekend. Hierin konden, van elke koker in het atrium, twintig verschillende doorsnedes worden bekeken. Op deze manier zijn de coördinaten nauwkeurig bepaald. De organische vorm van het atrium loopt vloeiend door van de ene naar de andere koker. Omdat de lijn steeds binnen in een koker werd uitgezet, was het niet mogelijk even te kijken of de lijn goed aansloot bij de koker ernaast. Dit maakte het zeer secuur en tijdrovend werk. Uiteindelijk is de lijn van de bekisting uitgezet met spijkers. Vervolgens is met het spannen van touw tussen de punten bekeken of de lijn vloeiend genoeg was.

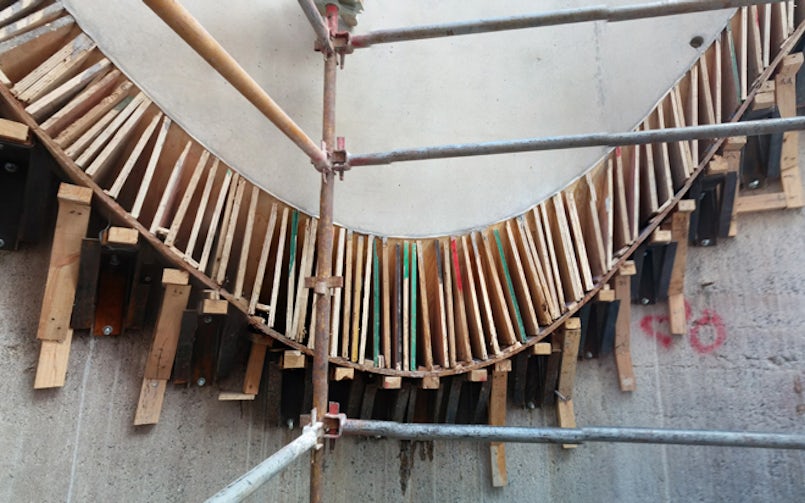

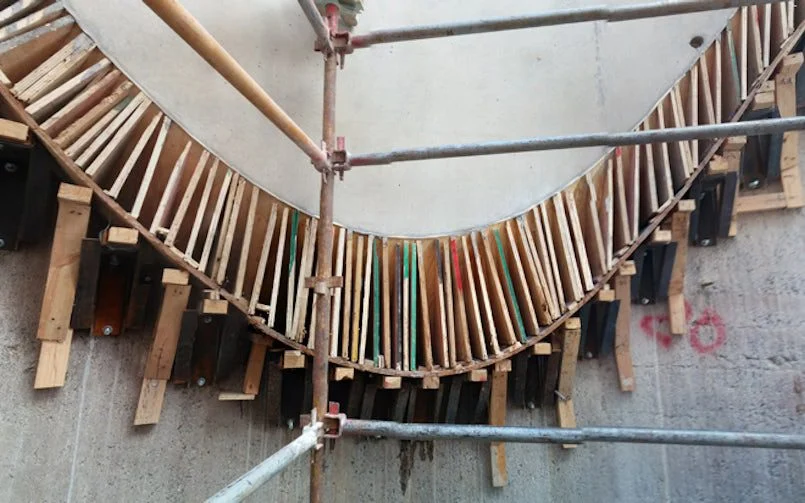

In de kokers van het atrium die doorlopen tot op de begane grond, werden steigers opgebouwd vanaf de bodem. Van daaruit werd de bekisting opgebouwd. Echter, bij vier kokers moest de bekisting bovenin worden gebouwd, omdat het deel eronder zou worden gesloopt. Boven het hoogste punt in het atrium zit namelijk nog maar ongeveer 4 m beton. Voor deze vier binnenkokers was ook een bodembekisting nodig. Omdat het atrium organisch is van vorm, was het bodemvlak van de kist meervoudig gekromd. Deze gecompliceerde bekisting werd gemaakt vanuit een hangende steiger op grote hoogte. De bekisting bestaat uit een gebogen oppervlak van gelamineerd hout, verstevigd met houten ribben, stalen beugels en stangen.
Voordat het betonmengel werd gegoten, zijn sparingen gemaakt in de bestaande kokers zodat het beton kon doorvloeien naar de aanpalende kokers. Het is nu onzichtbaar, maar het nieuwe beton in het atrium vormt dus een geheel. Het werkt daarom constructief gezien als een gewelfde boog. Met de binnenkoker samen is de doorsnede van een kokerwand in het atrium nu 420 mm. De aansluiting tussen de houten panelen van de bekisting tekent zich af als horizontale belijning in het nieuwe beton. De overgang tussen verschillende storts valt daardoor niet op.

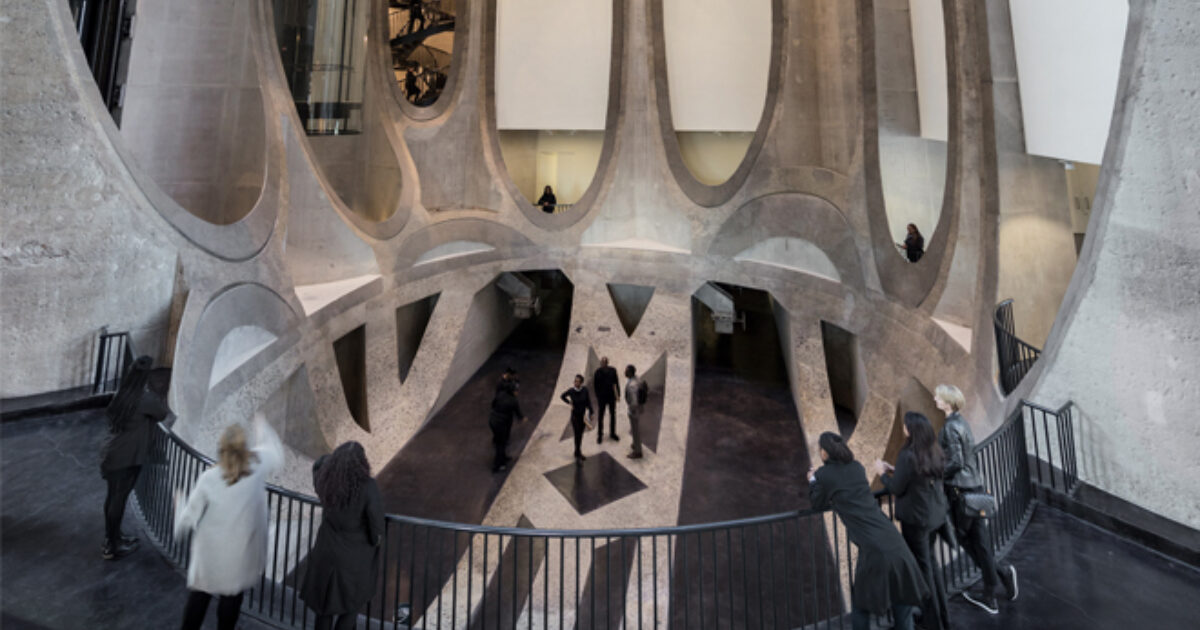

Met onorthodoxe ingrepen is de functie van het gebouw compleet veranderd. Het eindresultaat is sprookjesachtig. Het atrium, gehakt uit reusachtige graankokers, herinnert aan de geschiedenis en vormt het ‘hart’ van het museum. De ruimte nodigt uit tot veelzijdig gebruik, zo zijn hier bijvoorbeeld klassieke concerten gehouden. Het gebouw wordt breed gewaardeerd en heeft onlangs de prestigieuze prijs ‘Best Cultural Building Of The Year 2017’ gewonnen van de Arch Daily Building Of The Year Award.
